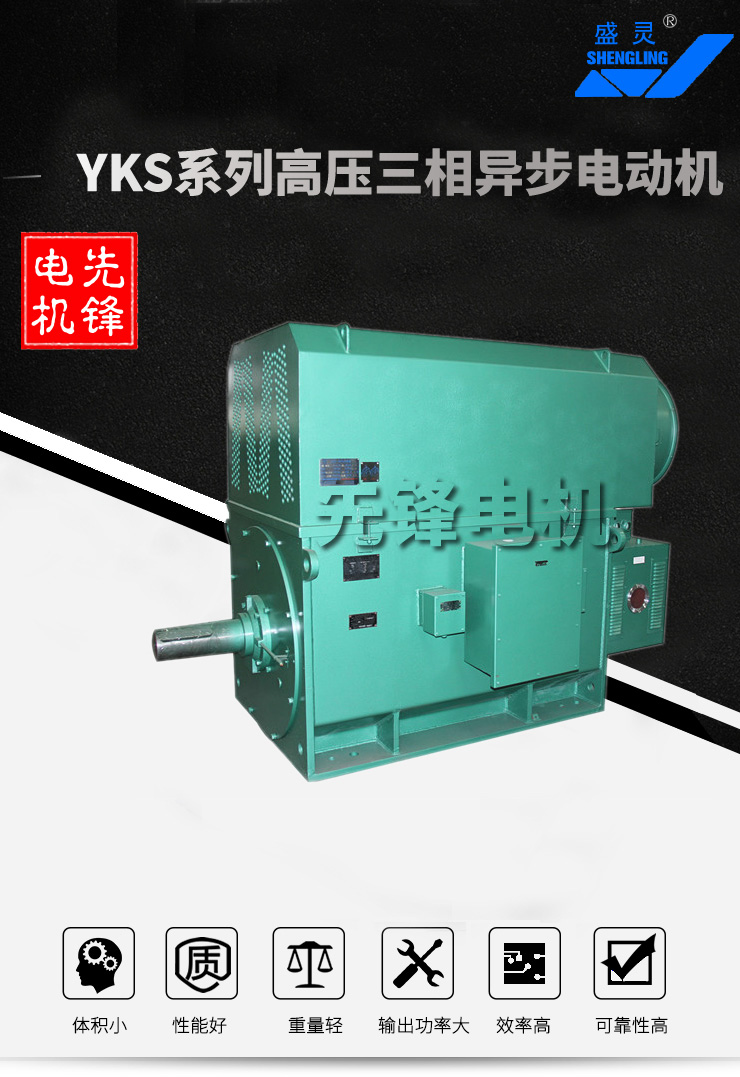

YKS係列高壓三相異步電動機

一、產(chan) 品概述

Y、YKS、YKK係列為(wei) 高壓鼠籠式異步電動機，適用於(yu) 驅動各種通風機、壓縮機、水泵、破碎機 、切屑機床、運輸機械等通用機械及其它機械設備。
YR、YRKS、YRKK係列為(wei) 高壓繞線式異步 電動機，本東(dong) 列電動機能在較小的起動電流下，提供較大的起動轉矩，並且能在一定速度範圍內(nei) 調 速，適用於(yu) 驅動卷揚機、軋機、拉絲(si) 機等機械設備。
電動機額定頻率50Hz，額定電壓為(wei) 6KV (10KV)。
電動機型譜，主要參數及性能指標符合國際電工委員會(hui) IEC有關(guan) 標準，具有高效、節 能、噪聲低、振動小、可靠性高、使用壽命長、安裝維護方便等優(you) 點。

二、結構特點
電動機采用箱形結構，機座由鋼板焊接成箱形，重量輕 、剛度好。機座頂部可安裝不同的冷卻器，派生不同冷卻方式和不同防護等級的電動機。
定 子繞組采用F絕緣材料，溫升按B級考核；繞組采用真空壓力浸漬無溶劑漆工藝（VPI)處理，繞組絕 緣性能達到《線圈分等標準》優(you) 等品水平，具有很高的可靠性。
根據不同的使用場合，通過 優(you) 化設計，轉子設計成籠型或繞線型：鼠籠轉子有鑄鋁和銅條兩(liang) 種結構，以滿足不同工況對電機性 能的要求，並經過動平衡校驗，因此電動機運行平穩可靠。電動防護等級為(wei) IP23或他防護形式。
電動機的冷卻方式為(wei) IC0或IC1、1C2、IC3等。
電動機的基本安裝型式為(wei) 臥式帶底腳 （IMB3）結構。
主接線盒置於(yu) 電動機右側(ce) （從(cong) 軸伸端看），也可按用戶要求置於(yu) 左側(ce) ，接線 盒的內(nei) 外均設有單獨的接地端子。
根用戶要求，可在定子繞組，軸承等重要部位加設測溫裝 置，便於(yu) 現場觀察和遠距監控，以保證電動機安全可靠地運行。

三、電動型號說明

環境代號（W表示戶外）
極數（4極）
鐵芯長度代號（1號）
電動機軸中心高為(wei) （H400mm）
冷卻結構（KK為(wei) 空/空冷卻，KS為(wei) 空/水冷卻）
異步電動機（Y為(wei) 鼠籠轉子， YR為(wei) 繞線轉子）

四、使用環境條件
電動機在下列條件下能額定運行
● 海拔不超 過1000m；
● 環境空氣溫度範圍為(wei) -15℃一40℃；
● 環境空氣的相對濕度不超過95%， 無凝露；
● 電動機運行時，允許電壓偏差不超過±5%；
● 電動機運行時額走頻率為(wei) 50Hz，允許偏差不超過±1%；
● 電動機采用聯軸器傳(chuan) 動。

五、訂貨須知
● 樣本提供的數據是以《JB/T7593-94Y係列高壓三相 異步電動機技術條件》為(wei) 依據，符合國內(nei) 及國際有關(guan) 標準。
● 訂貨時請注明：電動機型號、 極數、額定功率、額定電壓、額定頻率、安裝方式、防護等級、冷卻方式、環境條忤。
● 如 用戶有其他特殊條件或要求，請與(yu) 本公司簽定技術協議。
● 電動機的轉向：由主軸伸端為(wei) 順 時針方向旋轉，否則須注明。
● 隨著產(chan) 品的技術進步和國內(nei) 外有關(guan) 標準的修訂，樣本內(nei) 技術 參數如有變動，恕不另行通知。

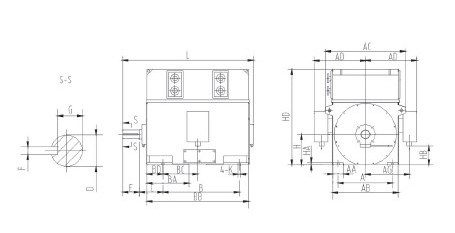

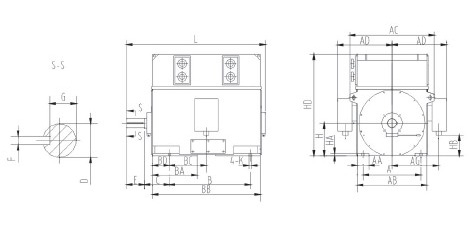

六、外形及安裝尺寸

YKS係列高壓三相異步電動機（6KV）

YKS係列高壓三相異步電動機（10KV）
