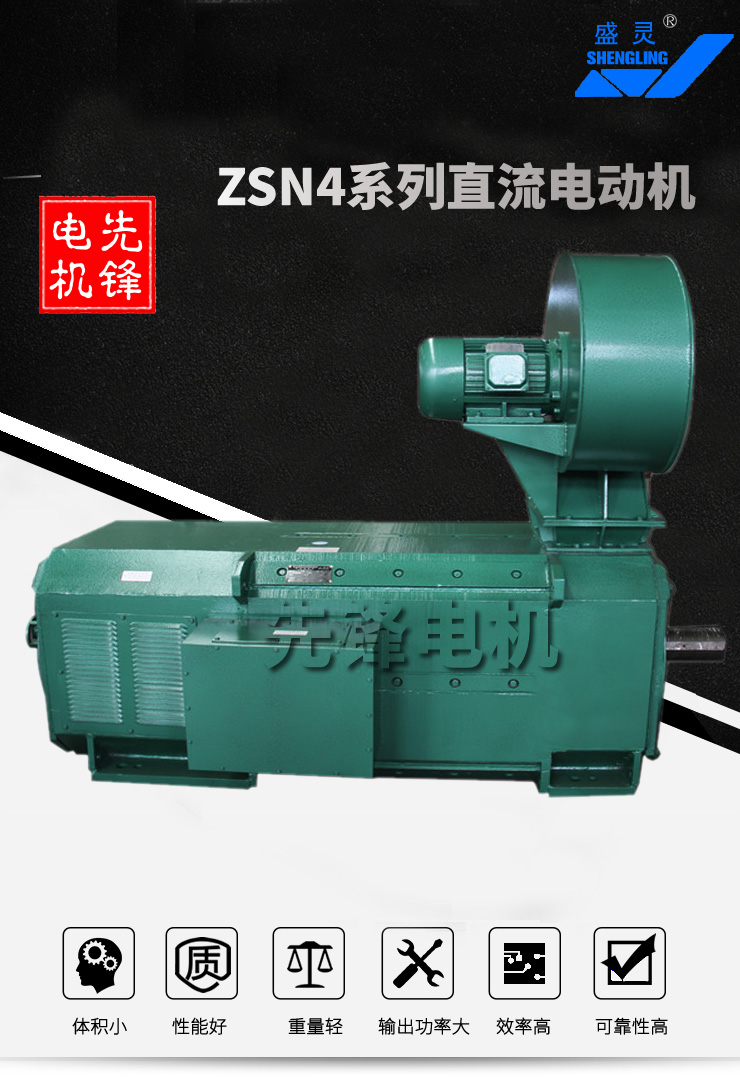

ZSN4直流電動機係列

佚名2017年08月29日

ZSN4係列直流電動機是我公司在Z4係列直流電動機的基礎上，根據水泥回轉窯主傳(chuan) 動的工況特點，而開發的專(zhuan) 用係列產(chan) 品。

本係列電機采用多角形結構，定子空間利用率高，定子磁軛為(wei) 疊片式，能承受脈動電流與(yu) 電流急劇變化之工況。電機可用三相全控橋式整流電源，以及不外接直流平波電抗器而長期工作。新穎的F級絕緣結構，保證了絕緣性能穩定和散熱良好。

根據水泥回轉窯的特定工況進行設計製造，使電動機的啟動力矩可達額定力矩的2.5倍。采用管道通風的冷卻方式，使電動機能在粉塵較大的惡劣環境中，安全可靠地運行。

本係列電機的安裝尺寸除兩(liang) 底腳孔間的軸向尺寸’B’之外，均符合國際標準IEC-72。

電機性能：

1.技術數據表中的數據應按下列使用條件工作：

a.海拔不超過1000m；

b.進入電機的初級冷卻介質溫度，不超過40℃;

c.電動機工作定額為(wei) 連續工作製（S1）；

d.電動機的電樞回路和勵磁可由靜止整流電源供電，也適應由直流發電機組供電。

e.對管道通風冷卻的電機，其風量風壓需滿足表1的規定，進風口在電機非換向器側(ce) 端蓋上。

機座號	風量	靜壓	*電動機功率
	m3/h	Pa	kW
ZSN4-225	2880	1400	3.0
ZSN4-250	3000	1400	3.0
ZSN4-280	4000	1600	4.0
ZSN4-315	4680	1600	5.5
ZSN4-355	5200	1600	5.5
ZSN4-400	7200	1800	5.5
ZSN4-450	9000	1800	7.5
ZSN4-560	16500	2250	15

*風機電動機均為(wei) 三相二極380V。

2.本係列電機性能均符合國家標準GB755《旋轉電機定額和性能》，也可按國際電工委員會(hui) 標準IEC60034-1的要求考核。

3.電機絕緣等級為(wei) F級。

4.電動機標準電樞電壓為(wei) 440V，也可根據具體(ti) 情況派生出220V或其他電壓。減少電樞電壓為(wei) 恒轉矩調速，在電樞電流連續條件下，其最低轉速可達20r/min，此時仍能維持額定轉矩，轉速平穩。

5.電動機標準勵磁電壓為(wei) 180V，其他勵磁電壓也可協商。

電動機允許強行勵磁，勵磁電壓不得超過500V。電動機正常運行時勵磁電流不得超過額定勵磁電流。為(wei) 確保勵磁係統絕緣的可靠，在斷開勵磁回路時，需在勵磁繞組二端並聯一個(ge) 釋放電阻，以防止自感電勢。在標準勵磁電壓時，其值約為(wei) 7倍勵磁繞組電阻（冷態），勵磁電壓高於(yu) 標準電壓時，並釋放電阻可小於(yu) 7倍，反之大於(yu) 7倍。

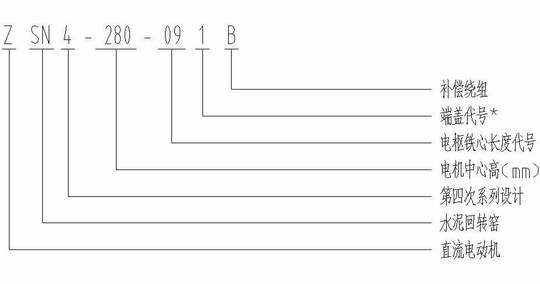

型號說明：

結構簡介:

1.電機的冷卻方式和外殼防護等級表2.

表2 (table 2)

	防護等級	冷卻方式
徑向騎式鼓風機冷卻	IP21S	IC06
單管風	IP23S	IC17
雙管風	IP44	IC37

2.電機安裝形式：臥式底腳安裝（IMB3）。電機可製造成雙軸伸或單軸伸，單軸伸電機可在非傳(chuan) 動側(ce) 裝配測速發電機等附件。
3.根據需要，電機的定子繞組裏可埋置過熱保護元件。
4.出線盒位置，從(cong) 傳(chuan) 動側(ce) 看，在機座右側(ce) ，根據需要也可在機座左側(ce) 或上方。
