生產廠家介紹變頻電機的起動方式

佚名2018年05月14日

必威app手机版下载安装最新版是專(zhuan) 業(ye) 的BPY變頻電機生產(chan) 廠家、YVP變頻電機生產(chan) 廠家、YTSP變頻電機生產(chan) 廠家。
我們(men) 先了解普通異步電機的起動方式

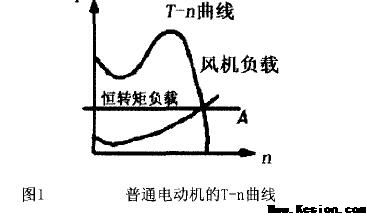

圖l是典型的異步電機的直接起動轉矩曲線，該曲線充分說明想要平穩地使異步電機起動，隻有在電機T—n曲線高於(yu) 它的負載阻轉矩曲線的條件下，起動才能在曲線的交點(A點)穩定運行。T-n曲線相比負載阻轉矩線高得越多，則起動加速越快，反之，高出負載阻轉矩線越少，則起動加速越慢。
再了解變頻電機的起動方式

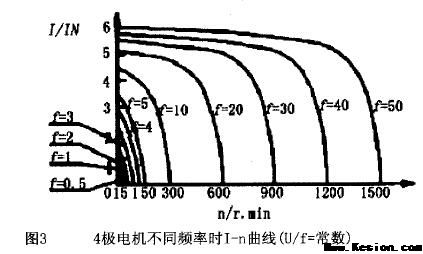

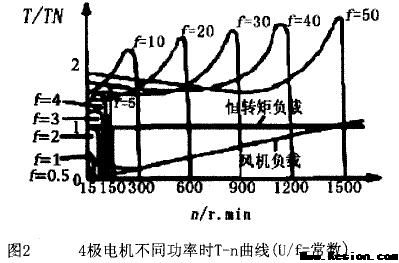

電機在起動的過程中，頻率和電壓都在同時增大，從(cong) 低頻開始起動是必然要求。不同條件下頻率、電壓T—n曲線表現各異，電壓、頻率依次增加，不同電壓和頻率相對應的I—n曲線族，見圖2、圖3。

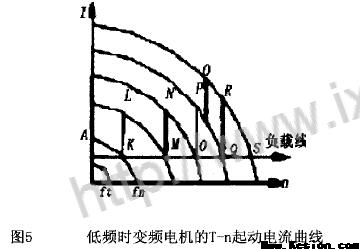

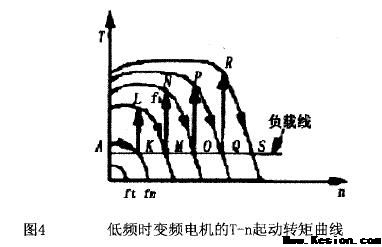

為(wei) 了有利低頻起動現象研究分析，可以把電機低頻時的起動轉矩、以及起動電流的曲線圖畫出，見圖4、圖5。變頻電機是通過一個(ge) 曲線族形成起動過程的，它的變化過程是一個(ge) 沿著A、K、L、M、N、0、P、Q、R、s折線而表現為(wei) 鋸齒形的曲線。

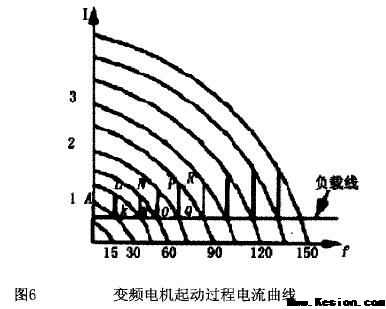

通過圖5可以看出，變頻電機起動的過程是從(cong) 低頻起步發展到額定頻率結束。為(wei) 了滿足起動時間的要求，可以把頻率點設置幾個(ge) ，最佳的相鄰頻率點設置就是兩(liang) 個(ge) 差值間隔最小化，若差值越大(步長越大)，起動時電流變換的幅值就會(hui) 隨之加大，起動時不平穩。反之，若頻率點相鄰的兩(liang) 個(ge) 差值越小，起動時就比較平穩，隨之出現的電流變化幅值較小，即起動電流變化也不大，見圖6。在分段起動的過程中，進行幾段劃分，每段的間隔距離影響著起動時間以及變頻器電流過載倍數，因此要充分考慮。

式中，J表示轉動慣量；Tm表示該負載線上負載阻轉矩；T表示該點起動轉矩；C1表示係數；dN 表示相應頻率變化段轉速差。
電動機在起動的時候，首先要求有足夠的加速轉矩，不然電動機的預定轉速就無法實現。其必須具備的條是：
(1)在f*起動頻率下，控製變頻電機起動的電流在正常
條件下不超過額定電流的2倍；（2)在久起動頻率下，它的起動轉矩相比負載轉矩要大；（3)在低頻的前提下進行電機起動，起動時間充足的情況下，頻率可平滑提高，保證起動電流盡可能小（分辨率已達到0. 01Hz的變頻器頻率是目前較好的）。
