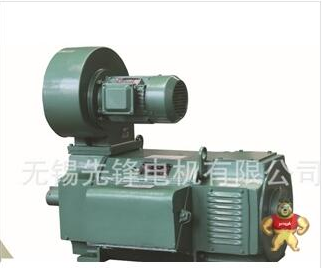

Z4係列直流電機

                                                          Z4係列直流電機

Z4係列直流電機是我公司的成熟產(chan) 品，我公司該係列電機已通過CE認證。該係列電機共有13個(ge) 中心(Z4 100—Z4 450）。 該係列電機廣泛用作各類**的傳(chuan) 動源，諸如冶金工業(ye) 軋機轉動、金屬切削**、造紙、**、紡織、印染、水泥、塑料擠出**等等。 本係列電機的外形安裝尺寸除了兩(liang) 底腳孔間軸向尺寸‘B’之外，符合IEC72國際標準。 本係列電機的性能及技術要求可按照國際電工委員會(hui) 標準，IEC34-1或西德國家標準DIN57530的要求考核。 本係列電機采用多角形結構，空間利用率高。定子磁軛為(wei) 疊片式，實用整流器供電，能承受脈動電流與(yu) 電流急劇變化（負載變化）之工況，磁極安裝有**定位，因而換向良好。 電機絕緣等級為(wei) F級，采用可靠絕緣結構浸漬工序，保證絕緣性能穩定和良好散熱。 本係列電機具有體(ti) 積小、性能好、重量輕、輸出功率大、效率高及可靠性高的特點，可以與(yu) 當今國際先進水平的電機教量。 電動機可用三相全控橋式整流電源以及不外接平波電抗器而長期工作。額定電壓為(wei) 160V的電機由單相橋式電源供電，此時電樞回路須接入電抗器以抑製脈動電流。其電感值如表中所示。 電機性能： 1．技術數據表中的數據應按下列使用條件工作 a. 海拔不超過1000m； b. 周圍空氣溫度不大於(yu) 40℃； c. 工作環境不應有酸性、堿性或其他對絕緣有腐蝕作用的氣體(ti) ； d. 電機為(wei) 連續工作製（SI）； e. 電動機電樞回路和勵磁回路可由靜止整流電源供電，也適應由直流發電機供電； f. 本係列電機性能均符合國際GB755《旋轉電機基本技術要求》。 2．電動機標準額定電壓為(wei) 160V、440V。也可根據具體(ti) 情況派生出220V、400V和660V 或其他電壓。 3．減小電樞電壓為(wei) 恒轉矩調速，減小勵磁電壓為(wei) 恒功率調速，調速範圍見技術數據表(表２)。電機最低轉速均規定為(wei) 不低於(yu) 20 r/min，此時仍能維持額定轉矩，轉速平穩。 4．電動機的基本勵磁方式為(wei) 他勵，標準勵磁電壓為(wei) 180V，其他勵磁電壓亦可協商。電動機允許強行勵，強勵電壓不得超過500V。電動機正常運行時勵磁電流不得超過額定勵磁電流。為(wei) 確保勵磁係統絕緣的可靠性，在斷開勵磁回路時，需在勵磁繞組兩(liang) 端並聯一個(ge) 釋放電阻以防止自感電勢。在標準勵磁電壓時其值約為(wei) 七倍勵磁繞組電阻（冷態）。勵磁電壓高於(yu) 標準電壓時，並接釋放電阻值可小於(yu) 七倍，反之大於(yu) 七倍。 5．Z4-315、Z4-355、Z4-400、和Z4-450四個(ge) 機座帶有補償(chang) 繞組。在Z4-250和Z4-280兩(liang) 個(ge) 機座號中派生帶有補償(chang) 繞組的電機也是可能的。 6．電機提供有接地標注的接線柱。 7．技術數據表內(nei) 的功率值為(wei) 額定功率，額定電壓和轉速時的效率，它包括勵磁損耗，不包括鼓風機損耗。
